西門子貼片機有哪些配置可選？

在電子制造領域，貼片機扮演著至關重要的角色，性能優劣直接關乎電子產品的生產效率與質量。而貼片機的卓越性能，離不開各個核心組件的協同運作。那么，西門子貼片機核心配置有哪些呢？

貼片機飛達

飛達，也被稱作供料器或喂料器，堪稱貼片機元件輸送環節的關鍵所在。它的主要職責是精準地將各類元件運送至指定位置，方便貼片機進行拾取操作。飛達的類型豐富多樣，涵蓋了帶式、托盤式、散料盒式以及管式等多種類型。在這些不同類型的飛達中，電動飛達憑借其出色的穩定性和耐用性脫穎而出。尤為值得一提的是，電動飛達能夠輕松應對像0201這類微小元件的供料工作，為高精度電子元件的貼裝提供了有力保障。

貼片機吸嘴

吸嘴在貼片機的元件貼裝過程中承擔著直接執行者的角色。它通過真空吸附的方式，穩穩地吸取元件，隨后借助高氣壓的作用，將元件準確無誤地貼裝到PCB板上。由于不同類型和尺寸的元件具有各自獨特的物理特性，因此需要配備與之適配的不同類型吸嘴。值得注意的是，吸嘴在長期使用過程中，可能會出現變形或損壞的情況，這無疑會對貼裝的準確性產生負面影響。所以，定期對吸嘴進行保養維護是確保貼片機正常運行、保障貼裝質量的必要措施。

絲杠、導軌、驅動電機：XY軸運動的核心支撐

絲杠、導軌以及驅動電機是貼片機XY軸運動機制的核心組成部分。這些配件對于貼片機實現精準、高效的運動起著決定性作用。在市場上，高質量的進口配件往往具備高功率、高精度、高剛性、高耐久性以及低噪音等顯著優勢。采用這類優質配件，能夠有效提升貼片機XY軸運動的穩定性和準確性，從而確保貼片機在高速運行過程中依然能夠?qū)崿F(xiàn)對元件的精確貼裝。

視覺系統，貼片機的“智慧之眼”

視覺系統堪稱貼片機的“智慧之眼”，它在很大程度上決定了貼片機貼裝的精準度和穩定性。通常情況下，視覺系統主要由MARK相機和檢測對中相機組成。其中，高質量、高像素的相機是確保貼裝精度的關鍵因素。MARK相機能夠快速準確地識別PCB板上的MARK點，為貼片機的定位提供基準；檢測對中相機則可以實時監測元件的位置和姿態，對貼裝過程進行精確調整，從而保證元件能夠準確無誤地貼裝到預定位置。

貼片機周邊的配件

除了上述核心組件外，貼片機還包含一系列其他重要配件，如高性能的工業電腦、穩定的真空發生器、光電傳感器、氣缸以及運送皮帶等。這些配件雖然看似普通，但它們?cè)谫N片機的整體運行中卻發揮著不可或缺的作用。高性能的工業電腦負責控制貼片機的各項操作，穩定的真空發生器為吸嘴提供穩定的真空吸力，光電傳感器用于檢測元件的位置和狀態，氣缸則驅動相關部件完成各種動作，運送皮帶則負責輸送PCB板。這些配件的合理選擇和協同工作，對于確保貼片機的整體性能至關重要。

品牌和型號，滿足多樣化生產需求

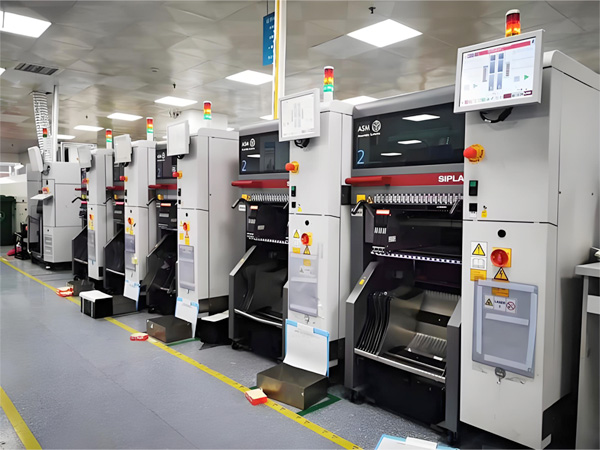

在貼片機市場中，西門子是一個備受矚目的品牌。西門子貼片機產品線豐富，按系列可分為S、F、H、D、X、E、SX、XS、TX等系列；若按速度劃分，則可分為低速機、中速機和高速機。例如，S系列貼片機適用于中型批量生產，其高度的靈活性能夠滿足多樣化的生產需求；F系列則專注于高速SMD貼裝，具備超高的吞吐量和高精度，能夠在短時間內完成大量元件的貼裝工作；H系列巧妙地將超高速與超精度和靈活性相結合，為高端電子制造提供了有力支持；D系列更是獨具特色，能夠在一個設備上完成SMD和THT元件的組裝，大大提高了生產效率；X系列則以更高的吞吐量、精度和靈活性，滿足了高速、高精度和高可靠性的生產需求。不同系列的西門子貼片機，為電子制造企業提供了多樣化的選擇，使其能夠根據自身的生產規模、產品類型以及工藝要求，挑選出最適合的貼片機型號。

?
