PCBA工藝檢測常用的SMT設備有哪些？

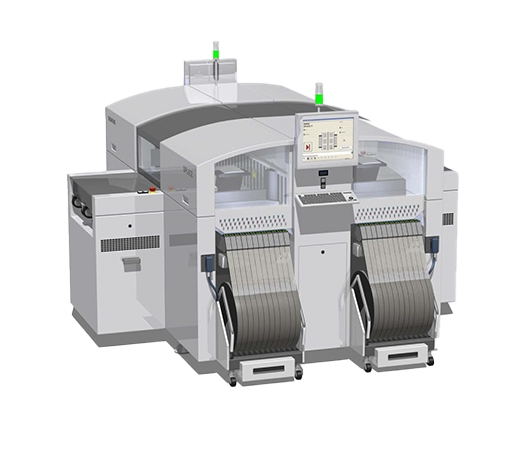

在PCBA印刷電路板組件工藝中，品質檢測是至關重要的環節，它直接關系到最終電子產品的性能和可靠性。那么會用到各種高精度的檢測設備。本文將介紹PCBA工藝檢測中常用的SMT設備有哪些？

1、AOI自動光學檢測設備

AOI設備在SMT工廠中應用廣泛，它利用光學鏡頭對檢測元件進行拍照，并通過圖像分析來檢測焊接質量。AOI設備通常放置在回流焊之后，用于檢測少錫、少料、虛焊、連錫等缺陷。它能夠捕捉到元件的存在與缺失、元件的極性和文字符等信息，確保貼片安裝的精確性。高分辨率的攝像頭和較低的誤報率是選擇AOI設備時需要考慮的關鍵因素。

2、SPI錫膏測厚儀設備

錫膏測厚儀，也稱為SPI設備，主要用于檢測錫膏的印刷質量。它能夠測量錫膏的高度、面積、體積以及偏移情況，甚至能夠檢測到短路問題。在線SPI設備能夠?qū)崟r(shí)監控錫膏的體積和形狀，從而及時調整印刷機狀態和參數，減少SMT生產線的不良率。這種設備通常采用PMP（相位調制輪廓測量技術）或Laser（激光三角測量技術）原理，以實現快速準確的檢測。

3、X-RAY檢測設備

X-RAY檢測設備利用高電壓撞擊靶材產生X射線，穿透電子元器件和半導體封裝產品，以檢測其內部結構構造品質及SMT焊點焊接質量。這種無損檢測技術對于檢測BGA芯片等隱藏焊點尤為重要。在選擇X-Ray設備時，應考慮其穿透能力、分辨率以及安全性。

4、ICT自動在線測試儀

ICT設備能夠測量電阻、電容、電感、集成電路等參數，對檢測開路、短路、元器件損壞等問題特別有效。在大批量生產測試中，ICT設備能顯著提高生產效率，降低生產成本。ICT設備通過測試探針接觸PCBlayout出來的測試點來檢測PCBA的線路情況，故障定位準確，維修方便。在選擇ICT設備時，應考慮其測試覆蓋率、測試速度以及易用性。

5、FCT功能測試設備

FCT設備為PCBA板提供模擬的運行環境，加載激勵并測量輸出響應，以驗證其功能是否符合設計要求。FCT測試是確保產品功能正常的重要環節。在選擇FCT設備時，應考慮其測試能力、兼容性以及可編程性。隨著科技的發展，功能測試絕大多數都采用了全自動的方案，以提高測試效率和準確性。

6、ATE檢測

集成電路(IC)自動測試機屬于ATE設備，用于檢測集成電路功能完整性，是集成電路生產制造最后環節，確保產品質量。

在電子元器件制造工藝中，需要篩選出不良品，這就需要ATE（自動測試設備）。電子元器件DUT不僅包括IC，還包括分立元件、器件。ATE根據工藝設計要求，存在于前道和后道工序各環節。

在元器件工藝流程中，為篩選殘次品，減少后續工序成本，有多個測試環節，這些環節通過光、電、波、力學等物理參數判斷，目前多以電子信號參數為主。ATE設計工程師主要考慮電子部分參數，如時間、相位、電壓電流等，也就是信號處理。

7、首件檢測儀

首件檢測儀通過掃描SMT貼片首件PCB，獲取PCB實物掃描圖片，并導入BOM清單和PCB元件貼片坐標。軟件對PCB圖片、BOM、坐標進行智能合成和校準，使得元件坐標、BOM與圖片實物元件位置逐一對應。通過導航測量目標，LCR讀取數據自動對應相應位置并進行自動判斷檢測結果，杜絕誤測和漏測，并自動生成測試報表存于數據庫?

此外，人工目檢也是品質檢測中一個非常重要的手段，它能夠結合設備和人的經驗，更全面地發現潛在問題。

PCBA工藝檢測常用的SMT設備種類繁多，每種設備都有其獨特的功能和應用場景。通過選擇合適的檢測設備，電子設備廠家能夠有效提升產品質量，增強市場競爭力。隨著技術的不斷發展，這些設備也在不斷升級和改進，以適應更高要求的電子產品生產需求。
