涂覆工藝AOI光學檢測儀 在線式涂覆檢測AOI

設備品牌：明銳AOI

設備型號：VC5100/VC5300系列

設備產地：中國

涂覆自動光學AOI檢查機，三防膠涂層質量把關者

明銳涂覆AOI，適用于涂覆工藝膠水的在線單面(VC5100)、雙面(VC5300)自動化檢查。

在線式涂覆檢測AOI產品特點

1、可選智能AI算法，氣泡檢測效果持續優化

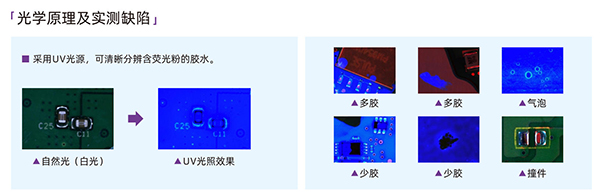

2、采用高亮度UV光源，可輕松分辨含熒光粉的膠水

3、支持跨FOV整板編程和導CAD編程，適應多種使用場景

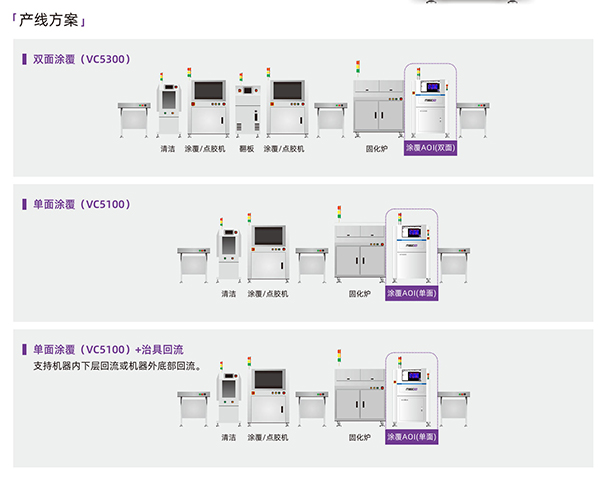

4、適用于涂覆工藝膠水的在線單面、雙面自動化檢查

5、可選三防膠測厚功能，實現膠水厚度高精度在線實測

在線式涂覆檢測AOI特色功能

集中管理

可實現離線編程、遠程控制及集中管理，減少工作中斷，提高工作效能。

掃碼自動換線

通過識別PCB條碼自動調寬并調用程序，無需人工操作，

閉環反饋

涂覆AOI可與涂覆機或點膠機進行數據互通，優化涂效果實現閉環反饋。

強大SPC

提供豐富的數據圖表，可滿足現場質量追蹤及品質分析的需求支持與MES系統對接

在線式涂覆檢測AOI技術優勢

支持多邊形編程

可快速繪制任意形狀的涂覆檢測窗，應對不規則的涂覆區域。

膠水厚度在線實測

能夠應對各類透明膠水，可信賴的非破壞性厚度實測。

氣泡AI檢測

基于真實圖像訓練檢測模型，自動識別氣泡缺陷。AI算法持續學習，不斷優化識別效果

在線式涂覆檢測AOI檢查項目

膠水類：漏涂、少膠、多膠、氣泡、飛濺、橘紋、針孔等

元件類：撞件、破損、缺件等

檢查速度：300-350ms/FOV

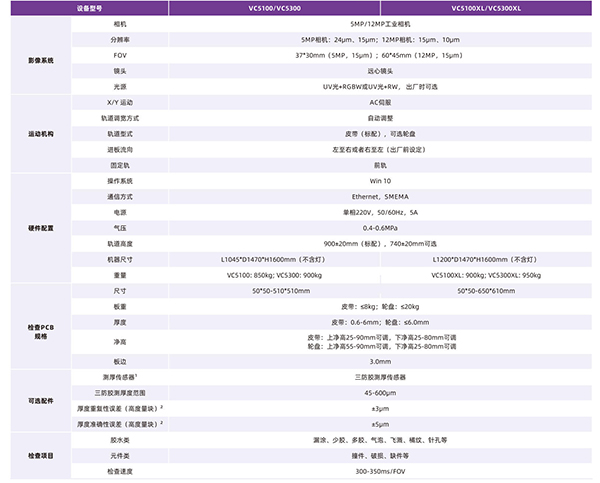

在線式涂覆檢測AOI影像系統

相機：5MP/12MP工業相機

分辨率：5MP相機:24um、15um;12MP相機:15um、10um

FOV：37*30mm(5MP，15um);60*45mm(12MP，15um)

鏡頭：遠心鏡頭

光源：UV光+RGBW或UV光+RW，出廠時可選

在線式涂覆檢測AOI檢查PCB規格

尺寸：50*50-510*510mm/50*50-650*610mm

板重厚度：皮帶:≤8kg;輪盤:≤20kg 皮帶:0.6-6mm;輪盤:≤6.0mm

凈高：皮帶:上凈高25-90mm可調，下凈高25-80mm可調

輪盤:上凈高55-90mm可調，下凈高25-80mm可調

板邊：3.0mm
